O Aparelho de Apoio de Elastômero Fretado, mais conhecido como Apoio de Neoprene Fretado, é um componente essencial na engenharia estrutural moderna, especialmente em projetos de grande porte. Sua principal função é atuar como uma “junta flexível” entre a superestrutura (como o tabuleiro de uma ponte) e a subestrutura (pilares ou blocos de apoio), permitindo movimentações, rotações e absorção de choques, ao mesmo tempo que suporta cargas verticais maciças.
Para entender sua importância, é preciso saber que qualquer estrutura de concreto sofre variações dimensionais devido à temperatura, ação do vento, deformação do material (fluência e retração) e movimentação de cargas. O apoio de neoprene fretado é o dispositivo que gerencia esses movimentos, evitando que tensões excessivas sejam transferidas para os pilares e fundações.
O que é o Neoprene Fretado?

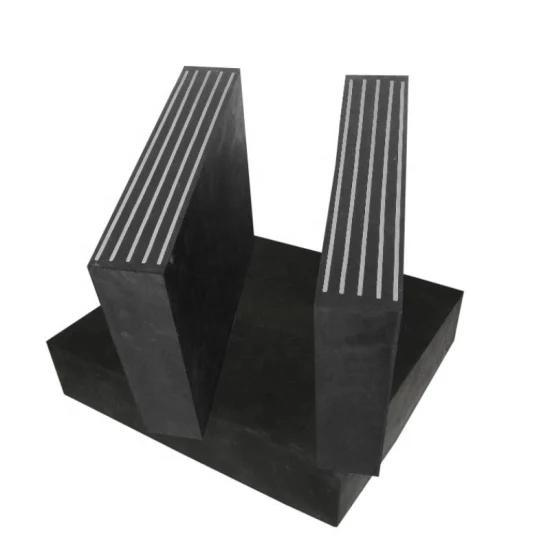

O apoio fretado é um bloco de elastômero vulcanizado (borracha sintética, sendo o Neoprene ou Cloropreno o material mais comum) que possui chapas de aço (fretas) inseridas e vulcanizadas internamente, em camadas alternadas.
- Elastômero (Neoprene): Oferece flexibilidade e capacidade de deformação. É o material que permite o cisalhamento (movimento horizontal) e a rotação do apoio.
- Fretas (Chapas de Aço): São as camadas horizontais rígidas. Sua função principal é confinar o elastômero. Esse confinamento impede a expansão lateral excessiva da borracha quando sob compressão vertical, o que aumenta drasticamente a rigidez vertical do apoio e sua capacidade de suportar grandes cargas de peso.
Em resumo, ele é verticalmente rígido o suficiente para suportar o peso da ponte e, ao mesmo tempo, horizontalmente flexível o suficiente para acompanhar as movimentações necessárias.
Processo de Fabricação
A fabricação dos aparelhos de apoio de neoprene fretado é um processo industrial de precisão, que garante as propriedades mecânicas e a aderência perfeita entre a borracha e o aço.
Preparação das Chapas de Aço: As fretas de aço são cortadas nas dimensões exatas do projeto e passam por um rigoroso processo de limpeza e tratamento de superfície. É crucial que o aço esteja livre de óleos ou contaminantes. Em seguida, as chapas recebem uma camada de agente adesivo (primer) para garantir a vulcanização química com a borracha.
Preparação do Elastômero: O composto de neoprene é preparado, geralmente com uma dureza específica, medida em Shore A (ex: 60 Shore A), conforme a necessidade do projeto.
Montagem e Moldagem: O processo é realizado em moldes de alta precisão. As camadas de neoprene e as chapas de aço tratadas são dispostas alternadamente dentro do molde, respeitando as espessuras de cada lâmina e o cobrimento de borracha.
Vulcanização: O molde é inserido em uma prensa de alta pressão e temperatura (processo termo-mecânico). Sob calor e pressão, o elastômero sofre o processo de vulcanização, onde o material se cura e adquire suas propriedades elásticas finais, e o agente adesivo garante a aderência química e mecânica permanente entre o neoprene e as chapas de aço.
Acabamento e Controle de Qualidade: Após o resfriamento, o apoio é desmoldado e inspecionado visualmente e dimensionalmente. Ensaios de compressão, cisalhamento e rotação são realizados em amostras ou nos próprios aparelhos para garantir que o produto final atenda rigorosamente às especificações de projeto e normas técnicas (como a ABNT NBR 9783).
Principais Aplicações na Construção Civil
O neoprene fretado é indispensável em estruturas que exigem a acomodação de grandes cargas e significativas movimentações, sendo vastamente utilizado em:
| Aplicação | Função Específica |
| Pontes e Viadutos | É a aplicação mais comum. Permite a expansão e contração térmica do tabuleiro (superestrutura) sem danificar os pilares. |
| Passarelas e Obras de Arte | Utilizado para isolar vibrações e garantir que a estrutura resista a pequenos sismos ou tremores. |
| Edificações e Grandes Estruturas | Em alguns edifícios de múltiplos andares, especialmente onde há risco de vibrações (próximo a metrôs ou ferrovias), são usados para isolamento de vibração. |
| Apoios de Vigas Pesadas | Usado em galpões industriais e estruturas pré-moldadas para absorver as variações dimensionais do concreto protendido. |
Vantagens e Benefícios
O uso do neoprene fretado oferece diversas vantagens em relação aos apoios tradicionais (como rótulas de concreto ou apoios metálicos):
- Baixa Manutenção: Não requer lubrificação nem manutenção complexa, ao contrário dos apoios mecânicos.
- Durabilidade: Possui alta resistência a intempéries, ozônio, e agentes químicos.
- Versatilidade: Permite o controle de movimentação horizontal em qualquer direção.
- Custo-Benefício: Geralmente é mais econômico e rápido de instalar do que sistemas de apoio mais complexos.
- Amortecimento: Absorve choques e vibrações, melhorando o conforto e a segurança estrutural.
